ISI ISI MATERI
- Mensetting Static Route di 3 Router
Sedikit Penjelasan :
Static Routing adalah routing yang dilakukan secara manual. Setiap jaringan yang akan dirouting harus dikonfigurasi satu persatu oleh administrator jaringan. Kelebihan dari static routing adalah lebih aman serta tidak memutuhkan sumber daya yang besar.
*Di sini dilakukan dengan menggunakan Topologi PNET Lab, Tutorial mengenai PNET Lab bisa cek (di sini)
Langkah-2 :
*Ini kelanjutan dari Lab 4.1 sebelumnya, jadi cek Lab sebelumnya :) ini link nya (Lab 4.1)
1. Setting topologi sama seperti Lab 4.1, tambah 1 router dan 1 PC lagi, yang dimana R3 ether1 terhubung ke R2 ether3 dan R3 ether2 ke PC3. Berikut contoh gambarnya
2. Pertama2 tambah IP address di R3. Disini R3 ether1 IP nya adalah 20.20.20.2/24 dan untuk ether 2 adalah 3.3.3.1/24. Untuk penambahan IP bisa dengan cara ketik di terminal "ip address add address=(ip address) interface=(ether)".
3. Dan juga di R2 tambah IP address untuk terhubung ke R3 dengan ether3, Ip nya 20.20.20.1/24 sesuai dengan topologi. Untuk penambahan IP bisa dengan cara ketik di terminal "ip address add address=(ip address) interface=(ether)".
4. Berikutnya setting IP route, biar lebih mudah kita set berurutan dari R1 ke R3. Di R1 tambah IP route ke destinasi jalur atau IP yang belum dikenal oleh R1. Lihat gambar sebagai berikut
5. Selanjutnya ke R2. Tambah IP route ke destinasi IP R3 yang dimana IP destinasi nya adalah 3.3.3.0/24 dengan gateway 20.20.20.2 yaitu IP ether1 R3.
6. Lalu di R3 juga tambah IP route dengan destinasi seluruh IP yang belum dikenal oleh R3. Lihat gambar berikut agar lebih jelas.

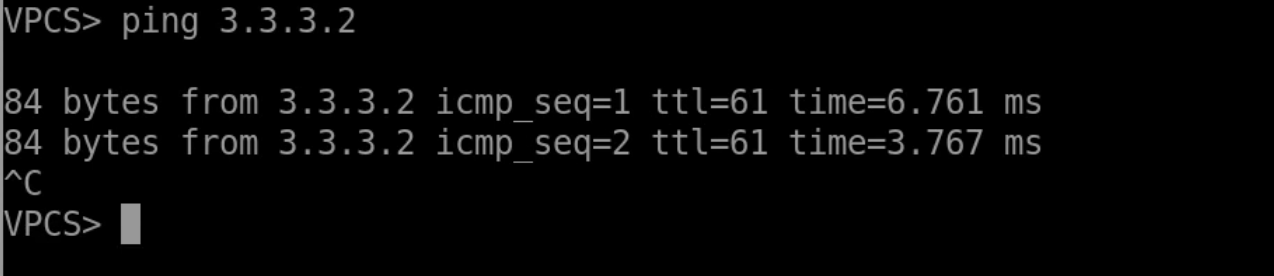

7. Selesai untuk pensettingan, sekarang pengetesan. Ping dari PC1 ke PC3 dan juga sebaliknya. Disini PC1 ip nya adalah 1.1.1.2 dan PC3 adalah 3.3.3.2
Youtube Video :
